MPIF04 系列一体成型电感

产品价格面议对比

询价暂无

浏览44

发货广东深圳市付款后3天内

过期长期有效

更新日期2019-08-19 00:25

企业旺铺http://yijiaxin.yunxun.ltd/

在线询价

企业主推商品

    诚信档案
    加关注







    详细说明

     MPIF0420 TYPE
    Features
    Low profile and low DCR.
    Shielded construction.
    handles high transient current spikes without saturation
    frequency up to 3MHz
    Ultra Low buzz noise, due to composite construction
    100% lead (Pb) free meet RoHS standard
    Applications
    PDA/Notebook/Desktop, and server applications.
    low profile,high current power supplies.
    Battery powered devices.
    DC/DC converters.

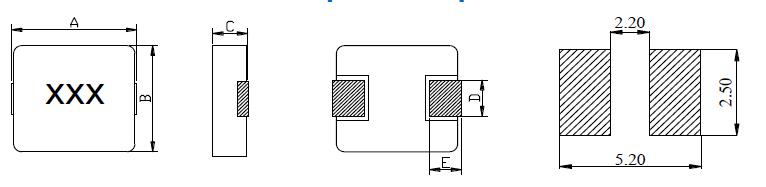

    Product Dimensions [unit: inch/ mm]
    MPIF04 SERIESa
    		 MPIF04 SERIES

    Item

    Size

    A

    4.60±0.30

    B

    4.2±0.20

    C

    2.0 Max

    D

    1.50 Typ

    E

    0.80 Typ



    Electrical characteri stics for MPIF0420 series




    P/N

    100KHz 1.0V

    D.C.R (mΩ)

    Saturation Current

    Heat Rating Current

    L0(μH) ±20% '@0A

    Typical

    Max

    I sat (Amp) Typical

    I rms (Amp) Typical

    MPIF0420-R10M

    0.10

    3.00

    3.50

    25.00

    13.00

    MPIF0420-R22M

    0.22

    5.50

    6.00

    13.00

    9.50

    MPIF0420-R47M

    0.47

    9.00

    12.00

    9.50

    8.00

    MPIF0420-R56M

    0.56

    14.00

    16.00

    9.00

    7.00

    MPIF0420-R68M

    0.68

    12.00

    15.00

    9.00

    7.00

    MPIF0420-1R0M

    1.00

    19.00

    24.00

    7.00

    6.00

    MPIF0420-1R2M

    1.20

    24.00

    27.00

    6.00

    5.50

    MPIF0420-1R5M

    1.50

    25.00

    28.00

    6.00

    5.50

    MPIF0420-2R2M

    2.20

    39.00

    45.00

    5.00

    4.50

    MPIF0420-3R3M

    3.30

    70.00

    80.00

    4.00

    3.50

    MPIF0420-4R7M

    4.70

    92.00

    110.00

    3.00

    2.80

    MPIF0420-6R8M

    6.80

    125.00

    135.00

    2.50

    2.40

    MPIF0420-100M

    10.00

    220.00

    240.00

    2.00

    1.60

    • All test data is referenced to 25°C ambient

    • DC current (Irms) that will cause an approximate △ T of 40℃

    • DC current (Isat) that will cause Lo to drop approximately 30%

    • Operating temperature Range: –55°C to +125°C

    • Absolute maximum voltage 30VDC

    • Operating temperature range－55℃～125℃(Including self - temperature rise)
