详细说明

〓 BF TYPE

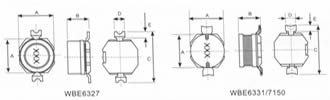

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

BF26327贴片电感系列

PART NO.	A(max)	B(max)	C	D CRef)	E(Ref)
BF26331	4.4	3.1	6.3±0.2	1 3	O.87

BF6331 TYPE
●SPECIFICATION TABLE
PART NUMBER 品名	INDUCTANCE (μH) 电感值	DCR(max) (Ω) 直流电阻	IDC(A)(max) △U/L=-25%；△t=40℃ 定格电流	TESTFREQ. 测试频率
BF6331-1ROM	1.0	0.072	1.34	100KHz
BF6331-1R5M	1.5	0.084	1.22	100KHz
BF6331-2R2M	2.2	0.108	1.08	100KHz
BF6331-3R3M	3.3	0.134	0.97	100KHz
BF6331-4R7M	4.7	0.160	0.91	100KHz
BF6331-6R8M	6.8	0.197	0.79	100KHz
BF6331-100M	10	0.330	0.63	100KHz
BF6331-120M	12	0.350	0.59	100KHz
BF6331-150M	15	0.400	0.56	100KHz
BF6331-180M	18	0.450	0.51	100KHz
BF6331-220M	22	0.534	0.47	100KHz
BF6331-270M	27	0.618	0.43	100KHz
BF6331-330M	33	0.903	0.37	100KHz
BF6331-390M	39	1.010	0.34	100KHz
BF6331-470M	47	1.355	0.29	100KHz
BF6331-560M	56	1.515	0.28	100KHz
BF6331-680M	68	1.713	0.26	100KHz
BF6331-820M	82	2.312	0.22	100KHz
BF6331-101M	100	2.640	0.21	100KHz
BF6331-121M	120	3.502	0.19	100KHz
BF6331-151M	150	4.132	0.17	100KHz
BF6331-181M	180	4.534	0.16	100KHz
BF6331-221M	220	6.646	0.13	100KHz
BF6331-271M	270	7.523	0.12	100KHz

●　PART NUMBERING SYSTEM(品名系统)

1 SERIES NAME 品名 S指备银系列，A指品名号
2 DIMENSIONS 尺寸外围x高度
3 INDUCTANCE 电感值前两位属有效数字，第三位表零的个数
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包装方式 R：Tape&Reel(卷装)B：In Bulk (袋装)

● FEATURES(特性)
Various high power inductors are superior to be high saturaton for surface mounting
具有高功率、高饱和电流、低阻值、小型化之特点。
● APPLICATl0NS(用途)
Power supply for VTR，OA equipment Digital camera，LCD television set notebook PC，portable
communication equipments，DC/DC converters，eT-2.
录影机，OA仪器，数码相机，液晶电视，笔记型电脑，小型通信仪器，DC/DC变压器之电源供应器等。

★ Design As Gustomer's Requested Specifications. ( 根据客户要求参数来设计！)
