〓 F TYPE

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

F□-1P贴片电感系列

PARTNO.	A	B	C(max)	WEIGHT GRAMS
F□-2P	8.89±0.3	11.43±0.3	5.97	1.2

F□-2P TYPE

●SPECIFICATION TABLE

PART NUMBER 品名	PARALLEL(at 100KHz 0.1 VRms)				SERIES(at 100KHz 0.1 VRms)
PART NUMBER 品名	OpenCircuit Inductance μH±20％	FullLoad Inductance μH main	FullLoad Current Adc	DC Resistance Ohms max.	OpenCircuit Inductance μH±20％	FullLoad Inductance μH main	FullLoad Current Adc	DC Resistance Ohms max.
F0.47-2P	0.54	0.42	5.90	0.006	2.18	1.69	2.95	0.024
F0.68-2P	0.85	0.64	5.40	0.008	3.40	2.55	2.70	0.029
F1-2P	1.22	0.89	5.00	0.009	4.90	3.57	2.50	0.034
F2-2P	2.18	1.56	3.90	0.014	8.70	6.26	1.95	0.056
F5-2P	4.90	3.57	2.50	0.032	19.58	14.26	1.25	0.128
F8-2P	7.65	5.31	2.30	0.040	30.60	21.23	1.15	0.159
Fl0-2P	9.83	6.73	2.10	0.045	39.30	26.92	1.05	0.179
Fl5-2P	14.99	10.51	1.60	0.085	59.98	42.02	0.80	0.339
F20-2P	19.58	13.37	1.50	0.097	78.34	53.48	0.75	0.387
F25-2P	24.79	16.60	1.40	0.109	99.14	66.38	0.70	0.436
F33-2P	32.67	21.29	1.30	0.126	130.70	85.17	0.65	0.503
F50-2P	49.10	35.31	0.82	0.306	196.38	141.24	0.41	1.221
F68-2P	68.85	47.93	0.76	0.362	275.40	191.171	0.38	1.447
Fl00-2P	99.14	69.56	0.62	0.541	396.58	278.22	0.31	2.162
Fl50-2P	148.10	100.07	0.56	0.666	592.42	400.27	0.28	2.661
F200-2P	201.59	138.49	0.46	0.951	806.34	553.97	0.23	3.804
F300-2P	300.42	197.52	0.42	1.176	1201.70	790.08	0.21	4.703

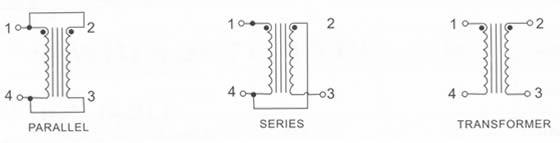

●　ConNECTION DIAGRAMS

●　PART NUMBERING SYSTEM(品名系统)

F□-1P贴片电感系列

1 SERIES NAME 品名 S指备银系列，A指品名号
2 DIMENSIONS 尺寸外围x高度
3 INDUCTANCE 电感值前两位属有效数字，第三位表零的个数
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包装方式 R：Tape&Reel(卷装)B：In Bulk (袋装)

● FEATURES(特性)
Higher frequency 、low saturation 、low EMI radiation 、Pick and place.
高频线路设计、小型化、抗电磁干扰、表面封装。
● APPLICATl0NS(用途)
VGA display CARD、electronic appliances、DC/DC conversion(parallel mode)、Isolation/coupling(transformers)、Input filter(serial model)
电脑显示板卡、电子设备、直流转换（并联）、隔离/耦合（变压器）、输入滤波（串联）。

★ Design As Gustomer's Requested Specifications. ( 根据客户要求参数来设计！)
