详细说明

〓 BCC-3 TYPE

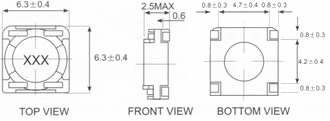

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

BCC-3贴片电感系列

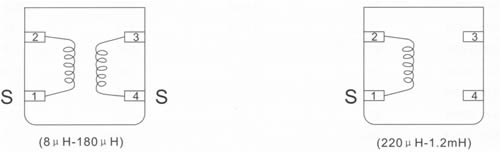

●　ConNECTION(BOTTOM VIEW)

●　PART NUMBERING SYSTEM(品名系统)

1 SERIES NAME 品名 S指备银系列，A指品名号
2 DIMENSIONS 尺寸外围x高度
3 INDUCTANCE 电感值前两位属有效数字，第三位表零的个数
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包装方式 R：Tape&Reel(卷装)B：In Bulk (袋装)

● SHAPES AND DIMENSIONS(形状及尺寸) UNIT：inch/mm

● FEATURES(特性)
Various high power inductors are superior to be high satu ration for surface mounting.
具有高功率、高饱和电流、低阻抗、小型化之特点。
● APPLICATl0NS(用途)
Power supply for VTR，OA equipment Digital camera，LCD television set notebook PC，portable communication equipments，DC／DC converters，eT-2.
录影机、OA仪器，数码相机，液晶电视，笔记本电脑，小型通信机器，DC/DC变压器之电源供应器等。

BCC-36325 TYPE

PART NUMBER 品名	INDUCTANCE (μH) 电感值	DCRCmax) (Q) 直流电阻	IDC(A)(max) △U/L=-10%；△t=40℃ 定格电流	TESTFREQ. 测试频率
BCC-36325-8RON	8	0.077	764	100KHZ
BCC-36325-100N	10	0.104	712	100KHz
BCC-36325-150N	15	0.131	556	100KHZ
BCC-36325-220N	22	0.200	467	100KHZ
BCC-36325-330N	33	0.264	374	100KHz
BCC-36325-390N	39	0.381	354	100KHZ
BCC-36325-470N	47	0.430	320	100KHZ
BCC-36325-560N	56	0.480	290	100KHZ
BCC-36325-680N	68	0.624	248	100KHZ
BCC-36325-820N	82	0.671	237	100KHZ
BCC-36325-101M	100	0.769	212	1KHz
BCC-36325-121M	120	1.02	194	1KHZ
BCC-36325-151M	150	1.43	174	1KHZ
BCC-36325-181M	180	1.60	160	1KHZ
BCC-36325-221M	220	1.77	142	1KHz
BCC-36325-271M	270	2.30	130	1KHZ
BCC-36325-331M	330	2.71	117	1KHz
BCC-36325-391M	390	3.02	108	1KHZ
BCC-36325-471M	470	3.93	98	1KHz
BCC-36325-561M	560	4.46	91	1KHZ
BCC-36325-681M	680	6.05	83	1KHZ
BCC-36325-821M	820	6.79	75	1KHZ
BCC-36325-102M	1000	9.98	60	1KHz
BCC-36325-122M	1200	11.8	62	1KHZ
