详细说明

〓 CDH TYPE

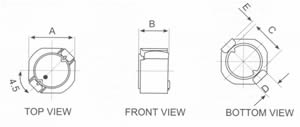

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

CDH518贴片电感系列

PARTNO.	A(max)	B(max)	C	D	E
CDH520	5.2	2.0	4.2±0.5	14±0.5	06±0.3

CDH520 TYPE
● SPECIFICATION TABLE
PART NUMBER 品名	INDUCTANCE (μH) 电感值	DCR(max) (Ω) 直流电阻	IDC(A)(max) △U/L=-30%；△t=40℃ 定格电流	TESTFREQ. 测试频率
CDH520-1R2M	1.2	37	2.15	100KHZ
CDH520-2R2M	2.2	49	1.63	100KHZ
CDH520-3R5M	3.5	61	1.34	100KHZ
CDH520-4R7M	4.7	72	1.14	100KHZ
CDH520-6R8M	6.8	84	0.95	100KHz
CDH520-100M	10	125	0.76	100KHZ
CDH520-150M	15	175	0.63	100KHZ
CDH520-220M	22	230	0.56	100KHZ
CDH520-330M	33	375	0.44	100KHZ
CDH520-470M	47	605	0.36	100KHZ
CDH520-680M	68	780	0.30	100KHZ
CDH520-101M	100	1250	0.23	100KHZ

●　PART NUMBERING SYSTEM(品名系统)

1 SERIES NAME 品名 S指备银系列，A指品名号
2 DIMENSIONS 尺寸外围x高度
3 INDUCTANCE 电感值前雨位属有效数字，第三位表零的个数
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包装方式 R：Tape&Reel(卷装)B：In Bulk (袋装)

● FEATURES (特性)

Magnetically shielded and low DC resistance.Suitable for ra rge currents.ideal for va riety of DC-DC converter inductor applications.Most suitable for
portable electronic equipments requining low profile and high density mounting.

● APPLICATIONS (用途)

Notwebool Computers.PDAS.Step-up and Step-down Converters.Flash memory Programers，eT-2.

★ Design As Gustomer's Requested Specifications. ( 根据客户要求参数来设计！)
