详细说明

〓 CNF TYPE 查看包装说明

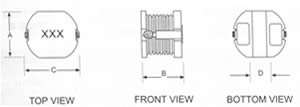

●　EXTERNAL DIMENSIONS UNIT：mm(外形尺寸)

CNF43贴片电感系列

TYPE(型式)	A	B	C	D(Ref)
CNF43	4.0±0.3	3.5±0.3	4.7±0.5	1.2

CNF43 TYPE
●SPECIFICATION TABLE
PART NUMBER 品名	INDUCTANCE (uH) 电感值	DCR(max) (Q) 直流电阻	IDC(mA)(max) △L/L=-10%;△t=40℃ 定格电流	TESTFREQ. 测试频率
CNF43-1ROM	1.0	0.033	3.80	7.96MHz
CNF43-1R4M	1.4	0.038	3.30	7.96MHZ
CNF43-1R8M	1.8	0.042	2.91	7.96MHz
CNF43-2R2M	2.2	0.047	2.60	7.96MHZ
CNF43-2R7M	2.7	0.052	2.43	7.96MHz
CNF43-3R3M	3.3	0.058	2.15	7.96MHZ
CNF43-3R9M	3.9	0.076	1.98	7.96MHZ
CNF43-4R7M	4.7	0.094	1.70	7.96MHZ
CNF43-5R6M	5.6	0.101	1.60	7.96MHz
CNF43-6R8M	6.8	0.117	1.40	7.96MHZ
CNF43-8R2M	8.2	0.132	1.26	7.96MHZ
CNF43-100M	10	0.182	1.15	2.25MHZ
CNF43-120M	12	0.210	1.05	2.25MHz
CNF43-150M	15	0.235	0.92	2.25MHZ
CNF43-180M	18	0.338	0.84	2.25MHz
CNF43-220M	22	0.378	0.76	2.25MHZ
CNF43-270M	27	0.522	0.71	2.25MHz
CNF43-330M	33	0.540	0.64	2.25MHZ
CNF43-390M	39	0.587	0.59	2.25MHz
CNF43-470M	47	0.844	0.54	2.25MHZ
CNF43-560M	56	0.937	0.50	2.25MHz
CNF43-680M	68	1.17	0.46	2.25MHZ
CNF43-820M	82	1.20	0.48	2.25MHz
CNF43-121M	120	1.04	0.30	1KHZ
CNF43-152K	1500	15.0	0.05	1KHZ
CNF43-172K	1700	16.0	0.04	1KHZ

●　PART NUMBERING SYSTEM(品名系统)

1 SERIES NAME 品名 S指备银系列，A指品名号
2 DIMENSIONS 尺寸外围x高度
3 INDUCTANCE 电感值前两位属有效数字，第三位表零的个数
4 TOLERANCE CODE 公差 J：±5％，K：±10％，L：±15％M：±20％，P：±25％，N：±30％
5 PACKING CODE 包装方式 R：Tape&Reel(卷装)B：In Bulk (袋装)

● FEATURES (特性)

Various high power inductors are superior to be high saturation for surface mounting.
具有高功率、高饱和电流、低阻抗、小型化之特点

● APPLICATIONS (用途)

Power supply for VTR，OA equipment Digital camera，LCD television set notebook PC，portable
communication equipments，DC/DC converters，eT-2.
录影机，OA仪器，数码相机，液晶电视，笔记型电脑，小型通信仪器，DC/DC变压器之电源供应器等

★ Design As Gustomer's Requested Specifications. ( 根据客户要求参数来设计！)

包装说明:

CNF TYPE

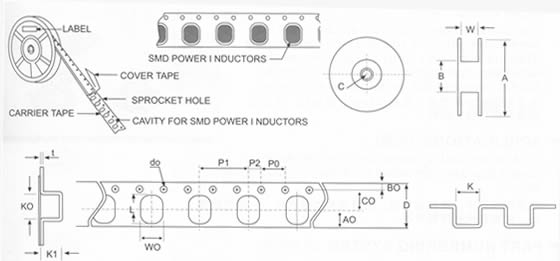

● REEL DIMENSIONS＆PACKING UNIT(卷轴尺寸及包装数量) NUIT(mm)

PART NUMBER	DIMENSIONS OF REEL 卷轴尺寸				PACKAGING UNIT 包装数
品名	A	B	C	W	PACKAGING UNIT 包装数
CNF43	330	75.0±2.00	1 3.50±0.50	1 2.0±0.50	1 500pcs/r
CNF54	330	75.0±2 00	1 3.50±0.50	16 0±0.50	1 500pcs/r
CNF73	330	75.0±2.00	1 3.50±0.50	1 6.0±0.50	1 000pcs/r
CNF75	330	75.0±2.00	1 3.50±0.50	24.0±0 50	1 000pcs/r
CNFl05	330	75.0±2.00	13.50±0.50	24.0±0.50	500pcs/r

● CARRIER TAPE DIMENSIONS(载带尺寸) NUIT(mm)

SYM	CNF43	CNF54	CNF73	CNF75	CNFl05
A0	4.75±0.10	4.75±0.10	6.75±0.10	6.75±0.10	10.75±0.10
BO	1.75±0.10	1.75±0.10	1 75±0 10	1.75±0 10	1.75±0 10
CO	5.50±0.10	5.50±0.10	7.50±0.10	7.50±0.10	11.50±0.10
D	12.00±0 30	12 00±0.30	16.00±0 30	16.00±0.30	24.00±0 30
K	4.50±0.20	5.70±0.20	7.70±0.20	7.70±0.20	9.65±0.20
KO	5.00±0 20	6.30±0.20	8.40±0.20	8.40±0.20	10.90±0.20
K1	4.00±0.10	5.50±0.10	4.55±0.10	5.60±0.10	6.10±0.10
L	5.40±0 20	6.55±0.20	8.80±0.20	8.80±0.20	11.30±0.20
WO	4.90±0.20	5.80±0.20	8.10±0.20	8.10±0.20	1 0.05±0.20
PO	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.10	4.00±0.1 0
P1	8.00±0.10	8.00±0.10	12.00±0.10	12.00±0.10	12.00±0.10
P2	2.00±0.05	2.00±0.05	2.00±0 05	2.00±0.05	2.00±0.05
dO	1.55±0.05	1.55±0.05	1.55±0.05	1.55±0.05	1.55±0.05
t	0.40±0.05	0.40±0.05	0 40±0 05	0.40±0 05	0.40±0.05
